Любителям кроссвордов посвящается

Вопросы по электросхеме мостового крана

Внимание! Чтобы увидеть ответы на вопросы, кликните по тексту вопросов. Если не знаете ответ, подумайте, прежде чем смотреть.
Внимание! Ответы на вопросы могут быть не точны.

Механизм подъёма

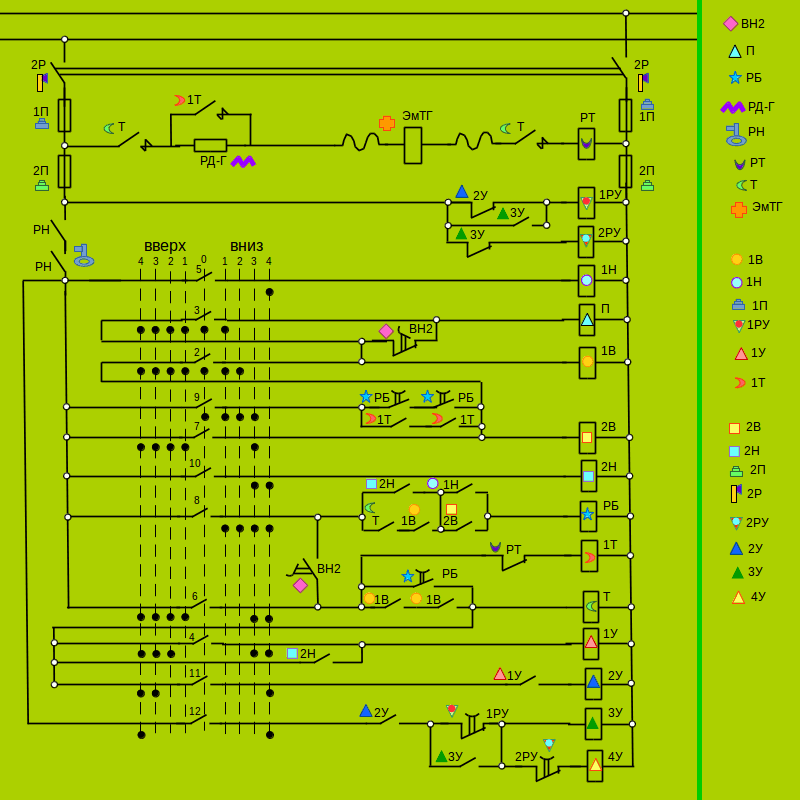

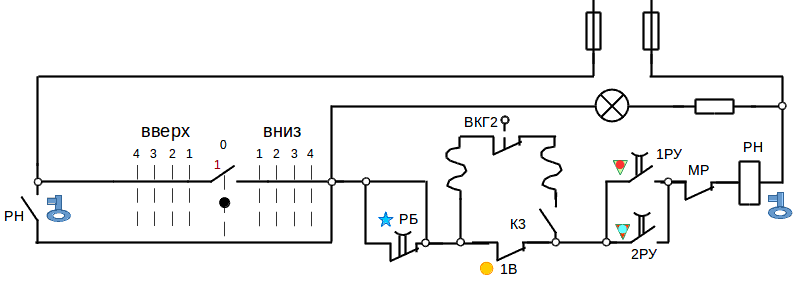

электросхема механизма подъёма электросхема механизма подъёма с зелёным фоном Схема цепи реле РН

В третьем режиме спуска на двигатель подаётся две фазы. Известно, что при работе на двух фазах двигатель может выйти из строя. Почему этого не происходит?

Третий режим спуска отличается режима при обрыве фазы. При нём на две обмотки подаётся одна фаза, а на третью обмотку другая фаза. А при режиме обрыва фазы на две обмотки подаются разные фазы, а на третью - ничего.

Каковы недостатки схемы регулирования скорости двигателя с фазным ротором?

Двигатель более сложный по сравнению с двигателем с короткозамкнутым ротором. Нужны щётки, кабеля, контакторы ускорения, сопротивления. Сопротивления при работе двигателя нагреваются, что приводит к непроизводительному расходу энергии.

Для чего в механизме подъёма используется ножная педаль?

Она включает в первом и втором режиме спуска растрормаживающий магнит, и дополнительно во втором режиме отключает контактор ускорения П.

Когда растормаживающий электромагнит включается напрямую, а когда через сопротивление?

Магнит начинает работать через сопротивление, когда срабатывает находящееся в его цепи реле максимального тока РТ.

Когда включаются силовые контакторы 1Н и 2Н?

В третьем и четвёртом режиме спуска

Какие силовые контакторы включаются в третьем режиме спуска (торможении на двух фазах)?

2Н и 2В

При срабатывании какого контактора ускорения: 1У, 4У, П скорость двигателя подъёма будет наибольшей, наименьшей?

Наибольшей при срабатывании 4У, наименьшей из этих трёх - П, а минимальной, когда никакой контактор ускорения не работает.

По каким причинам при работе механизма подъёма может отключиться реле РН?

Срабатывание реле максимального тока при перегрузке двигателя или замыкании в нём или в силовой цепи. Исчезновение напряжения в оперативной цепи и, как следствие, отключение реле 1РУ и 2РУ, срабатывание конечного выключателя при превышении высоты подъёма

Могут ли у реле РЭВ быть нормально (то есть в выключенном состоянии) замкнутые контакты, которые размыкаются с задержкой? Могут ли у реле РЭВ быть нормально (то есть в выключенном состоянии) разомкнутые контакты, которые замыкаются с задержкой?

Не могут. Реле РЭВ включается без временнОй задержки. Поэтому у реле РЭВ могут быть только контакты двух видов: 1) нормально замкнутые контакты, которые размыкаются мгновенно, а обратно замыкатся с задержкой. 2) нормально разомкнутые контакты, которые замыкаются мгновенно, а обратно размыкатся с задержкой.

Предохранители 1П рассчитаны на больший ток, чем предохранители 2П. Почему?

Предохранители 1П защищают цепь растормаживающего магнита, по которой при нормальной работе протекает больший ток, чем при нормальной работе оперативной цепи, которую защищают предохранители 2П

Предохранители 1П и 2П расположены последовательно, причём 1П находится выше (ближе к источнику напряжения) Почему?

Если сгорит предохранитель 1П, обесточатся и цепь магнита, и оперативная цепь. Это предотвратит включение двигателя, ротор которого заблокирован колодками тормоза, так как это может привести к выходу из строя двигателя.

В каких режимах подъёма и спуска включаются реле 1РУ и 2РУ?

1РУ работает во всех режимах, кроме третьего режима подъёма, 2РУ во всех режимах, кроме четвёртого режима подъёма и спуска.

Задержку включения каких контакторов и в каких режимах обеспечивают соответственно реле 1РУ и 2РУ?

1РУ задерживает включение 3У при переходе в четвёртый режим спуска и подъёма, а 2РУ - 4У при переходе в те же режимы

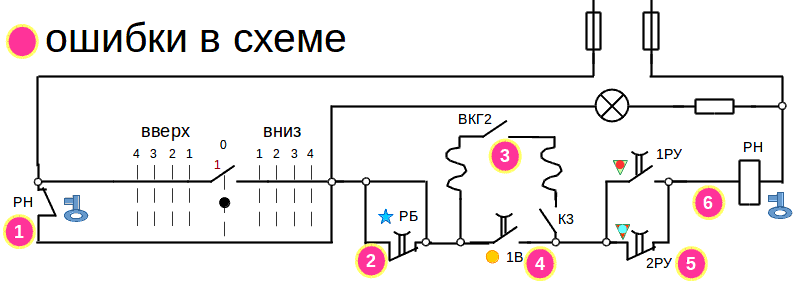

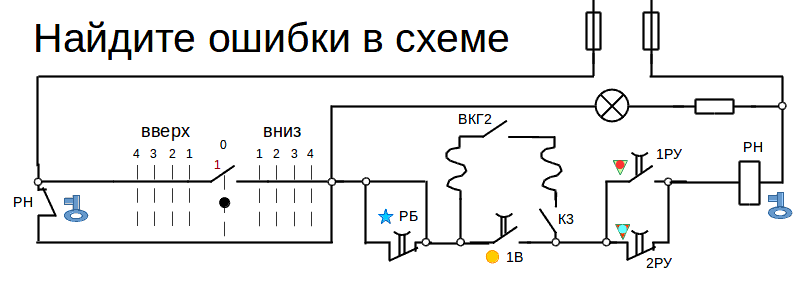

Найдите ошибки в схеме и предскажите последствия каждой из них (как если бы ошибка была одна, а других не было бы)


1) Здесь должен быть нормально разомкнутый контакт. При переводе контролера из нулевого положения реле РН обесточится.
2) Контакт РБ зашунтирован, поэтому он не работает. Однако так нарисовано в оригинальной схеме. Возможно, этот контакт нужен для отладки.
3) Контакт конечного выключателя должен быть нормально замкнутым, и размыкаться только при превышении высоты подъёма. Подъём работать не будет. Спуск будет.
4) Это блок-контакт контактора В1, а не реле типа РЭВ. Он работает без задержек. Кроме того, это должен быть нормально замкнутый контакт. При срабатывании конечного выключателя цепь реле РН разорвётся, и груз останется висеть на высоте.
5) Контакт реле 2РУ должен быть нормально разомкнутым. При переходе в третий режим подъёма (через настроенную выдержку времени) реле 1РУ выключится, контакт 1РУ разомкнётся. Реле 2РУ в это время будет включено. Контакт 2РУ будет разомкнутым. Поэтому реле РН выключится.
6) Здесь должен быть нормально замкнутый контакт реле максимального тока МР. Без него реле МР бесполезны. Токовая защита работать не будет.

Какова основная функция реле РБ?

Реле РБ является частью механизма, гасящего посредством кратковременного противовключения инерцию двигателя и груза и тем самым обеспечивающего эффективное торможение и уменьшающего износ тормозных колодок. Оно обеспечивает слаженную работу контакторов включения двигателя и растормаживающего магнита.

Механизм передвижения крана

электросхема питания электродвигателей передвижения крана

Что скрывает серый прямоугольник на рисунке? Попробуйте мысленно восстановить схему силовых контактов, питающих двигатель передвижения.

Выпрямленное напряжение цепи ротора и напряжение оперативной цепи направлены "встречно". Следовательно, при превышении напряжением в цепи ротора определённого значения реле РПк ........

отключается, поскольку ток через его катушку зависит от суммарного напряжения.

Когда требуется подключать промежуточные выводы реактора: когда телега ускоряется после включения двигателя слишком быстро или слишком медленно?

Поскольку скорость вращения двигателя обратно пропорциональна сопротивлению реактора, подключать его промежуточные выводы. а не концевые потребуется, когда телега ускоряется слишком медленно.

Грузоподъёмный электромагнит

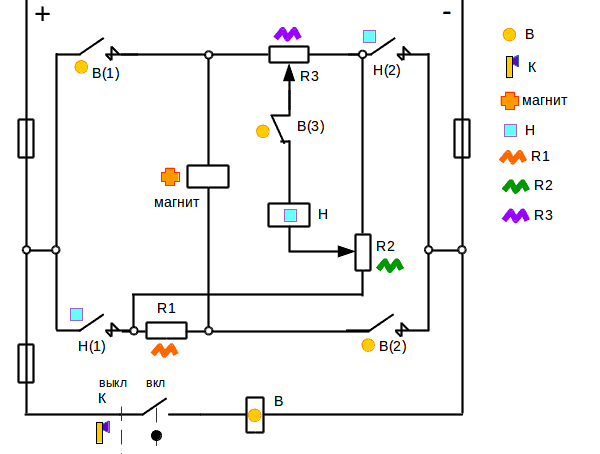

электросхема питания грузоподъёмного электромагнита

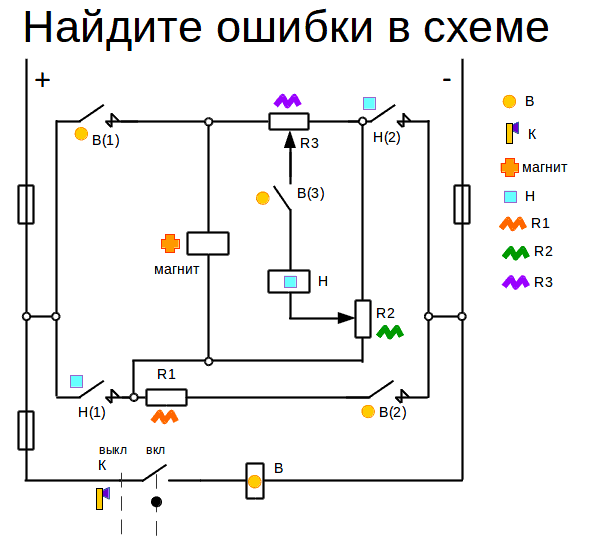

Найдите ошибки в схеме и предскажите последствия каждой из них (как если бы ошибка была одна, а других не было бы)

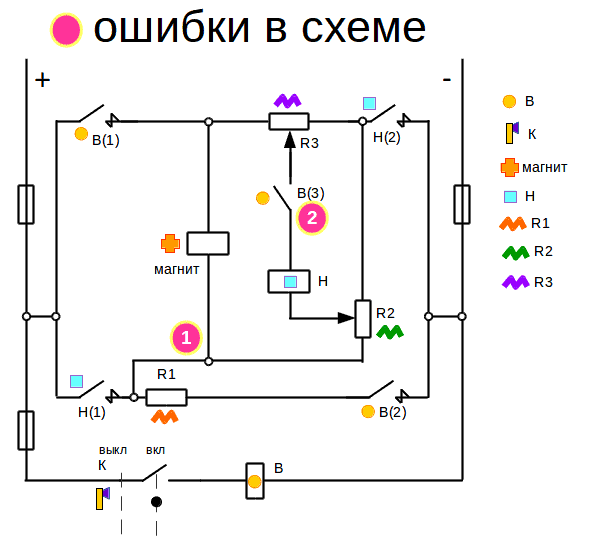

1) Катушка электромагнита подключена неправильно. В рабочем режиме питание на неё пойдёт не напрямую, как должно быть, а через сопротивление R1. Сила притяжения магнита уменьшится, возможно, очень сильно. При размагничивании ток через катушку магнита пойдёт не через два сопротивления (R1 и R3), а только через R3, что его сильно увеличит. Сопортивление R3 возможно, не рассчитано на такой ток.
2) Здесь должен быть нормально замкнутый контакт. Размагничивание работать не будет. В рабочем режиме через катушку контактора Н будет протекать ток. Не исключено срабатывание контактора Н, когда включен контактор В.
